Budowa to zawsze skomplikowany proces, wymagający ogromnej precyzji i ścisłego przestrzegania mnóstwa przepisów. W tym całym, często trudnym przedsięwzięciu, geodeta odgrywa rolę wręcz niezastąpioną – jego obecność jest po prostu niezbędna na każdym kroku, od początkowego planowania, przez samą realizację, aż po samo zakończenie inwestycji. Kiedy zastanawiasz się, co wyznacza geodeta na budowie, w zasadzie ustalasz przestrzenną wizję całej inwestycji. To on gwarantuje, że wszystko będzie zgodne z projektem i obowiązującym Prawem budowlanym. Brak jego zaangażowania albo, co gorsza, błędy w jego pracy, mogą przynieść poważne konsekwencje, takie jak opóźnienia, bolesne kary finansowe, a nawet konieczność rozbiórki.
To właśnie precyzja geodety jest fundamentem, dzięki któremu minimalizujesz błędy i zapewniasz konstrukcji trwałość. Dzięki jego pomiarom i dokumentacji, zarówno inwestorzy, jak i wykonawcy mogą być spokojni, że budynek stanie dokładnie tam, gdzie powinien, zgodnie z każdym założeniem projektowym. Bez profesjonalnej obsługi geodezyjnej każda budowa staje się obarczona ogromnym ryzykiem, które zagraża zarówno bezpieczeństwu, jak i opłacalności całego przedsięwzięcia.
Co wyznacza geodeta na budowie przed jej rozpoczęciem?
Zanim jeszcze wbije się pierwszą łopatę, geodeta ma jedno z najważniejszych zadań – sporządzenie mapy do celów projektowych. To absolutna podstawa dla wszystkich dalszych działań projektowych i administracyjnych.
Czym właściwie jest taka mapa? To po prostu zaktualizowana mapa sytuacyjno-wysokościowa, zazwyczaj w skali 1:500. Znajdziesz na niej wszystkie szczegóły dotyczące wymiarów działki, jej granic, istniejącego ukształtowania terenu, czyli konturów wysokościowych, a także samej rzeźby terenu. Geodeta nanosi na nią również wszystkie istniejące budynki i sieci uzbrojenia terenu, takie jak wodociągi, kanalizacja czy linie energetyczne, które mogłyby kolidować z Twoją planowaną inwestycją. Wszystko to powstaje na podstawie niezwykle precyzyjnych pomiarów terenowych.
Pamiętaj, ten dokument jest prawnie wymagany do procesu projektowania i uzyskania pozwolenia na budowę – to jasno wynika z Ustawy Prawo geodezyjne i kartograficzne oraz Prawa budowlanego. Bez aktualnej i prawidłowo sporządzonej mapy, architekt nie jest w stanie ruszyć z projektem budowlanym. Co więcej, proces jej adaptacji z mapy zasadniczej, weryfikacji w terenie i uzyskania zatwierdzenia od inspektora może zająć nawet do półtora miesiąca.
„Dokładna mapa do celów projektowych to alfa i omega każdej inwestycji. Bez niej projektowanie jest jak budowanie zamków z piasku – może i efektowne, ale bez trwałych fundamentów” – podkreśla Jan Kowalski, doświadczony architekt z 25-letnim stażem.

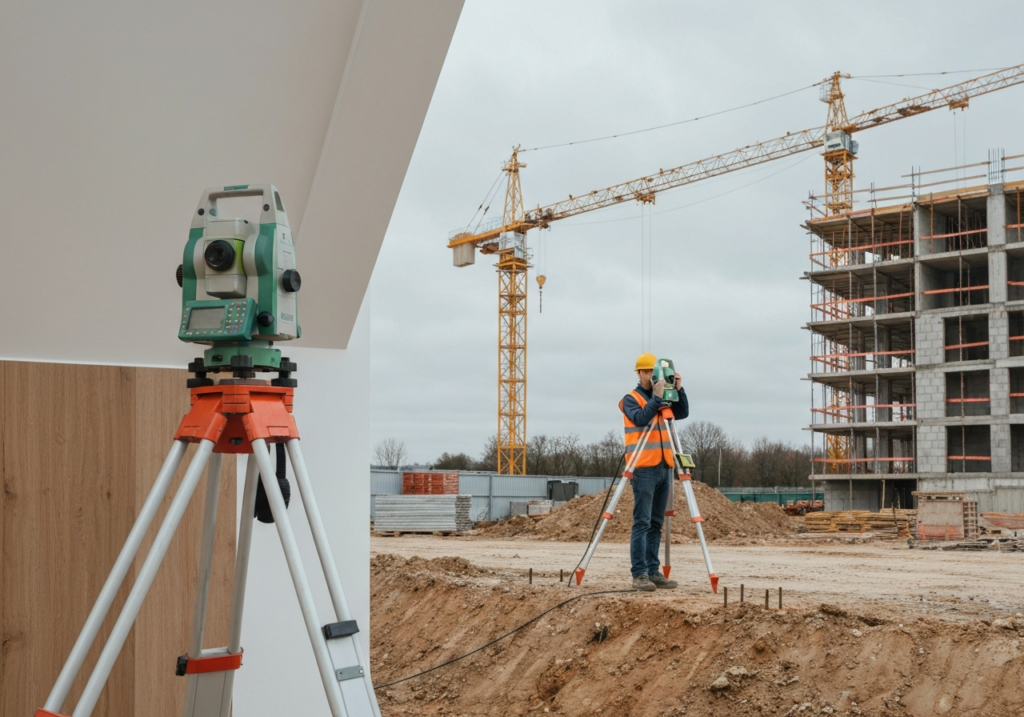

Podstawowe narzędzia geodety na budowie
Do precyzyjnych pomiarów terenu geodeta wykorzystuje przede wszystkim zaawansowane instrumenty. Oto te najważniejsze:
- tachimetry – nowoczesne urządzenia elektroniczne, które mierzą odległości, a także kąty poziome i pionowe z niezwykłą dokładnością. Często bywają zintegrowane z bazami danych, co pozwala na bieżącą aktualizację informacji,
- teodolity – dostępne w wersjach optycznych i elektronicznych, służą do bardzo dokładnego mierzenia kątów pionowych i poziomych; są idealne do precyzyjnego tyczenia obiektów budowlanych,
- niwelatory – niezbędne do niwelacji, czyli dokładnego określania różnic wysokości między poszczególnymi punktami na terenie. Występują w wariantach optycznych, laserowych i rurowych, co pozwala na dobór odpowiedniego sprzętu do specyfiki zadania,
- dalmierze – w większości laserowe, służą do szybkiego i dokładnego pomiaru odległości, co znacząco usprawnia pracę na budowie.
Dodatkowe technologie wspierające precyzję geodety na budowie
Precyzję pracy geodety na budowie wspierają też nowocześniejsze rozwiązania:
- lasery budowlane (liniowe, punktowe, krzyżowe) – służą do wyznaczania pionów, poziomów, skosów i kątów, co ułatwia i przyspiesza takie prace jak poziomowanie sufitów, montaż okien czy wytyczanie linii prostych,
- systemy GNSS/GPS geodezyjne – wykorzystują satelitarne pozycjonowanie i są nieocenione w otwartym terenie, gdzie pozwalają na szybkie i dokładne określanie współrzędnych geograficznych. Te technologie ułatwiają pracę geodety, zwiększając jej efektywność i dokładność.
Do akcesoriów, które wspomagają geodetę, należą:
- statywy geodezyjne,
- łaty niwelacyjne,
- tyczki,
- folie dalmiercze,
- szczelinomierze, używane do monitoringu budynków.
Bardzo ważnym elementem jest również specjalistyczne oprogramowanie geodezyjne, takie jak C-GEO, które służy do przetwarzania zebranych danych i tworzenia dokumentacji. Wśród popularnych marek sprzętu geodezyjnego znajdziesz Topcon, Leica Geosystems, Bosch, Nivel System, Geo-Fennel i Geomax – dostarczają wysokiej jakości instrumenty, które gwarantują precyzję.
Co wyznacza geodeta na budowie w trakcie jej trwania?
W trakcie samej budowy geodeta przenosi założenia projektu z papieru w rzeczywisty teren. Robi to, wykonując geodezyjne wytyczenie budynku, jego osi, fundamentów i kondygnacji, a także wyznacza lokalizacje przyłączy sieci. Zobacz, na czym to polega:
- geodezyjne wytyczenie budynku w terenie zgodnie z zatwierdzonym projektem, co obejmuje precyzyjne oznaczenie osi konstrukcyjnych i naroży,
- wytyczenie fundamentów oraz kolejnych kondygnacji, co zapewnia zgodność wymiarową obiektu,
- wytyczanie przyłączy sieci uzbrojenia terenu, takich jak wodociągi, kanalizacja czy energia elektryczna, gwarantując ich prawidłowe usytuowanie.
Geodeta odgrywa tu też rolę strażnika projektu – prowadzi bieżące pomiary kontrolne, monitoruje wymiary, kształt oraz ewentualne odkształcenia powstającej konstrukcji. Takie działania minimalizują ryzyko błędów i zapewniają pełną zgodność z założeniami projektowymi.
Jaką dokumentację geodezyjną w trakcie budowy sporządza geodeta?
W trakcie budowy geodeta sporządza przede wszystkim szkice tyczenia i kontroli położenia. To dokumenty o ogromnym znaczeniu dla kierownika budowy.
Szkice tyczenia zawierają precyzyjne dane geodezyjne, które pozwalają wyznaczyć w terenie poszczególne elementy konstrukcyjne budynku, takie jak fundamenty, osie czy narożniki. To właśnie one są podstawą dla wykonawców do prawidłowego realizowania prac budowlanych. Szkice kontroli położenia służą z kolei do weryfikacji poprawności wykonanych prac i potwierdzają ich zgodność z projektem. Geodeta przekazuje szkice kierownikowi budowy, zazwyczaj w dwóch egzemplarzach, co zapewnia jego dostępność na placu.
Co wyznacza geodeta na budowie po jej zakończeniu?
Gdy prace budowlane dobiegną końca, geodeta wyznacza i dokumentuje rzeczywisty stan obiektu, przeprowadzając inwentaryzację powykonawczą. To zadanie, formalnie potwierdzające wykonane roboty.
W efekcie inwentaryzacji powstaje mapa powykonawcza. To dokument niezwykle istotny. Zawiera dokładną lokalizację nowo powstałego obiektu budowlanego na działce, wszystkie dane dotyczące projektu zagospodarowania terenu oraz szczegółowe informacje o ewentualnych odstępstwach od pierwotnych założeń projektowych. Jest to niezbędny dokument do odbioru inwestycji i zgłoszenia budynku do użytkowania, potwierdzający zgodność zrealizowanego obiektu z przepisami i projektem.
„Mapa powykonawcza to świadectwo jakości wykonanych prac. Bez niej nie ma mowy o legalnym zakończeniu budowy i bezpiecznym użytkowaniu obiektu” – komentuje dr inż. Anna Nowak, specjalistka w dziedzinie geodezji inżynieryjnej.
Geodeta ma obowiązek przedłożenia całej dokumentacji powykonawczej, w oryginale, do właściwego Ośrodka Dokumentacji Geodezyjnej i Kartograficznej. Ten formalny krok jest bardzo ważny dla prawidłowego funkcjonowania systemu ewidencji gruntów i budynków.
Czym jest całościowy operat geodezyjny?
Całościowy operat geodezyjny to po prostu zbiór wszystkich dokumentów geodezyjnych, sporządzonych na różnych etapach budowy, które razem stanowią jeden z podstawowych załączników do dokumentacji budowy.
Operat geodezyjny zawiera kompleksową dokumentację wszystkich pomiarów i opracowań geodezyjnych. Mówiąc wprost, znajdziesz tam mapę do celów projektowych, szkice tyczenia, pomiary kontrolne oraz finalną mapę powykonawczą. Geodeta kompletuje te wszystkie dokumenty, tworząc spójny i kompletny zestaw, który jest niezbędny przy odbiorze technicznym budynku i ubieganiu się o pozwolenie na użytkowanie. To właśnie ten zestaw dokumentów potwierdza prawidłowość i zgodność realizacji inwestycji z prawem.
Jakie wyzwania i problemy w pracy geodety na budowie możesz napotkać?
Geodeta na budowie mierzy się z licznymi wyzwaniami. Do najpoważniejszych należą:
- błędne wytyczenie osi i naroży budynku, co prowadzi do poważnych konsekwencji,
- praca na nieaktualnych mapach, która może skutkować kolizjami z istniejącą infrastrukturą podziemną i kosztownymi przeróbkami,
- nieuwzględnienie istniejących sieci uzbrojenia terenu, co zagraża bezpieczeństwu i opłacalności inwestycji.
Często spotykamy się z problemami technicznymi, takimi jak błędne wytyczenie budynku względem projektu, skutkujące przesunięciami czy niewłaściwymi wymiarami. Może to wymagać uzyskania pozwoleń zamiennych lub wstrzymania robót. Kolejnym ryzykiem jest brak weryfikacji granic działki, co stwarza ryzyko przekroczenia na teren sąsiedni – a to już prosta droga do sporów sąsiedzkich, nakazów rozbiórki czy odszkodowań. Pomyłki w wysokościach, na przykład przy ustalaniu „zera” budynku, mogą zagrażać stabilności konstrukcji i obniżyć wartość nieruchomości. Niedbałość w dokumentacji powykonawczej uniemożliwia natomiast odbiór geodezyjny i uzyskanie pozwolenia na użytkowanie.
Jeśli chodzi o wyzwania organizacyjne, to często pojawia się presja czasu, która oczywiście zwiększa ryzyko błędów, oraz problemy z dostępem do odpowiedniego sprzętu czy trudnymi warunkami terenowymi. Zatrudnienie nieuprawnionego geodety przez firmy budowlane potęguje problemy prawne i ubezpieczeniowe. Konsekwencje prawne i finansowe, takie jak kary administracyjne, nakazy rozbiórki czy postępowania naprawcze, mogą być bardzo dotkliwe dla inwestora, który w takiej sytuacji może dochodzić odszkodowania od geodety.
Jak minimalizować ryzyka związane z pracą geodety na budowie?
Aby zminimalizować ryzyka związane z pracą geodety na budowie, zwróć uwagę na te kwestie:
- korzystaj z aktualnych map – zawsze upewniaj się, że geodeta pracuje na najbardziej aktualnej mapie do celów projektowych, aby uniknąć kolizji z istniejącą infrastrukturą,
- weryfikuj granice działki – regularna weryfikacja granic działki jest bardzo ważna, by nie dopuścić do przekroczenia na sąsiednie tereny,
- przeprowadzaj podwójne pomiary kontrolne – dokładna inwentaryzacja wszystkich elementów budowy oraz przeprowadzanie podwójnych pomiarów dla najważniejszych punktów znacząco zwiększa precyzję i minimalizuje prawdopodobieństwo błędów.
W przypadku wykrycia jakichkolwiek nieprawidłowości, natychmiast wstrzymaj prace i skonsultuj się z geodetą w celu ich skorygowania. Geodeta minimalizuje ryzyka poprzez staranne działania kontrolne.
Niezastąpiona rola geodety na budowie
Reasumując, geodeta na budowie wyznacza i kontroluje przestrzenną zgodność całej inwestycji – od precyzyjnego umiejscowienia budynku, przez jego poszczególne elementy, aż po sieci uzbrojenia terenu.
Jego rola jest niezastąpiona na każdym etapie budowy. Od sporządzenia mapy do celów projektowych, która stanowi fundament dla projektu i uzyskania pozwolenia na budowę, po bieżące tyczenie i pomiary kontrolne w trakcie realizacji. Na koniec geodeta tworzy mapę powykonawczą oraz całościowy operat geodezyjny, które są niezbędne do odbioru inwestycji i jej legalnego użytkowania. Dokumentacja geodezyjna budowy jest nie tylko wymogiem prawnym, ale przede wszystkim gwarancją bezpieczeństwa.
Nie ryzykuj – wybierz doświadczonego geodetę, by Twoja inwestycja była bezpieczna, zgodna z prawem i precyzyjnie zrealizowana. Skontaktuj się z nami, aby dowiedzieć się więcej o naszych usługach geodezyjnych i zapewnić sobie spokój ducha podczas budowy.
| Etap budowy | Główne zadania geodety | Kluczowe dokumenty / efekty |
|---|---|---|
| Przed rozpoczęciem budowy | Opracowanie mapy do celów projektowych, pomiary terenu, określenie granic działki. | Mapa do celów projektowych (skala 1:500) |
| W trakcie budowy | Wytyczenie budynku, osi, fundamentów i kondygnacji. Wyznaczenie lokalizacji przyłączy sieci. Bieżące pomiary kontrolne. | Szkice tyczenia, szkice kontroli położenia. |
| Po zakończeniu budowy | Przeprowadzenie inwentaryzacji powykonawczej, dokumentowanie rzeczywistego stanu obiektu. | Mapa powykonawcza, całościowy operat geodezyjny. |
