Wyobraź sobie, że musisz zmierzyć się z bezpieczeństwem i sprawnym działaniem każdej instalacji elektrycznej. Właśnie dlatego tak ważne jest, by poprawnie opisać rozdzielnię elektryczną. Bez rzetelnej dokumentacji nie tylko trudno będzie Ci zidentyfikować problemy, przeprowadzić konserwację czy modernizację, ale też może to być po prostu niebezpieczne. W tym artykule pokażę Ci, jak krok po kroku stworzyć profesjonalny opis rozdzielni, który będzie zgodny z takimi ważnymi normami jak PN-EN 61439. Razem przyjrzymy się, czym właściwie jest rozdzielnia, jakie ma funkcje, a także szczegółowo omówimy obowiązujące normy i wszystkie elementy, które musi zawierać Twoja dokumentacja. Dzięki temu przewodnikowi dowiesz się, jak zapewnić pełną zgodność z przepisami i najwyższy poziom bezpieczeństwa elektrycznego. Całość zajmie Ci jakieś 8–10 minut.
Czym jest rozdzielnia elektryczna i dlaczego jej opis jest tak ważny?

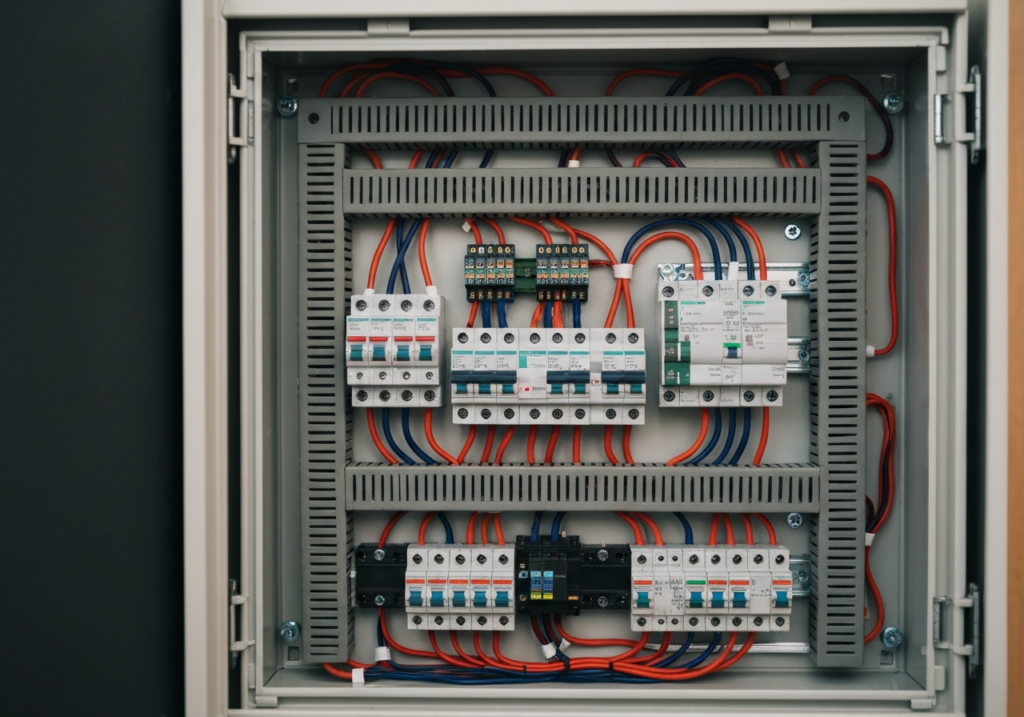

Rozdzielnia elektryczna to nic innego jak serce Twojej instalacji, czyli centralny punkt, w którym energia elektryczna jest rozdzielana na większą skalę. Możesz też spotkać się z nazwami takimi jak tablica rozdzielcza czy skrzynka elektryczna. Jej główne zadania to łączenie, przerywanie i rozdzielanie obwodów elektrycznych, a także odbieranie, przetwarzanie i dostarczanie energii. Właśnie dlatego rozdzielnia to tak istotny element sieci elektrycznej – to ona chroni całą instalację i nią steruje.
Potrzebujesz precyzyjnego opisu rozdzielni elektrycznej z kilku ważnych powodów. Po pierwsze, to gwarancja bezpieczeństwa dla Ciebie i całej instalacji, chroniąca przed porażeniami, przepięciami i zwarciami. Po drugie, to wymóg formalny i prawny, który zapewnia zgodność z obowiązującymi normami i przepisami.
Dzięki dobrze przygotowanej dokumentacji, zarządzanie rozdzielnią staje się znacznie łatwiejsze, a konserwacja i ewentualne naprawy przebiegają sprawniej. Możesz szybko zidentyfikować obwody i efektywnie nimi zarządzać, co jest nieocenione w codziennym użytkowaniu. Warto pamiętać, że instytucje takie jak Urząd Dozoru Technicznego (UDT) czy operatorzy sieci, na przykład Tauron albo PGE, również nadzorują bezpieczeństwo instalacji.
Bez odpowiedniego opisu po prostu nie da się efektywnie zarządzać rozbudowanym systemem elektrycznym. Jak często podkreślał znany inżynier elektryk, Jan Kowalski:
„Dobrze wykonany opis rozdzielni elektrycznej to nie tylko zwykła formalność, ale przede wszystkim solidna gwarancja bezpieczeństwa. Brak zgodności z normami PN-EN 61439 może mieć poważne konsekwencje – od kar finansowych po realne zagrożenie życia”.
Jakie normy i przepisy są najważniejsze przy opisie rozdzielni elektrycznej?
Opis rozdzielni elektrycznej regulują przede wszystkim serie norm PN-EN 61439 dla rozdzielnic niskiego napięcia oraz PN-EN 60364 dla instalacji elektrycznych. Do tego dochodzą jeszcze przepisy prawa budowlanego i energetycznego.
Te normy są naprawdę ważne dla prawidłowej konstrukcji, dokumentacji i oznakowania rozdzielni. Przestrzeganie ich gwarantuje Ci bezpieczeństwo elektryczne i zgodność z prawem. Pokażę Ci teraz najważniejsze akty prawne i normy techniczne:
- Norma PN-EN 61439 (seria norm dla rozdzielnic i sterownic nN): To podstawa, jeśli chodzi o konstrukcję, dokumentację i oznakowanie rozdzielnic. Wymaga, aby na każdej rozdzielni znalazła się tabliczka znamionowa z danymi technicznymi. Koniecznie zwróć uwagę na PN-EN 61439-1 (postanowienia ogólne) i PN-EN 61439-3 (rozdzielnice tablicowe, przeznaczone do obsługi przez osoby niewykwalifikowane).
- Norma PN-EN 60364 (seria norm dla instalacji elektrycznych niskiego napięcia): Ona określa zasady projektowania i ochrony przeciwporażeniowej. Szczególnie ważne są PN-HD 60364-4-41 (ochrona przeciwporażeniowa) oraz PN-HD 60364-7-701 (wymagania dla instalacji w łazienkach i innych pomieszczeniach zagrożonych).
- Inne normy wspomagające: Tutaj znajdziesz PN-EN 60529 (stopnie ochrony obudów IP), PN-EN 60617 (symbole graficzne w schematach) oraz PN-EN 62271 (dla rozdzielnic średniego napięcia). Pamiętaj też o prenormach, takich jak N SEP-E-002 i PN-79/E-01244.
Te normy są niezbędne, kiedy tworzysz bezpieczny opis rozdzielni. Dzięki nim cała instalacja spełnia najwyższe standardy bezpieczeństwa, minimalizując ryzyko awarii i wypadków. Przestrzeganie tych przepisów jest także ważne, by uniknąć odpowiedzialności prawnej.
Co powinien zawierać opis rozdzielni elektrycznej – omówienie poszczególnych elementów?
Kiedy opisujesz rozdzielnię elektryczną, musisz uwzględnić mnóstwo szczegółów: od jej obudowy i struktury nośnej, przez aparaty rozdzielcze, zabezpieczeniowe, pomiarowe, sterownicze i sygnalizacyjne, aż po listwy prądowe, szyny zbiorcze, przewody i zaciski.
Każdy z tych elementów rozdzielni elektrycznej musi być precyzyjnie opisany, ze wskazaniem jego parametrów i funkcji. Poniżej pokażę Ci typowe komponenty rozdzielni i najważniejsze informacje, które koniecznie musisz uwzględnić w swoim opisie:
- Obudowa i struktura nośna: Określ typ (na przykład tablicowa, natynkowa, podtynkowa, wolnostojąca), materiał wykonania, stopień ochrony IP (jak IP40 czy IP30), wymiary oraz liczbę modułów. Pamiętaj, że obudowa chroni przed dostępem do niebezpiecznych części.
- Aparaty rozdzielcze: Tutaj najważniejszy jest rozłącznik główny – jego opis musi zawierać parametry znamionowe i typ. Rozłącznik główny służy przecież do odłączania całej instalacji.
- Aparaty zabezpieczeniowe:
- Wyłączniki nadprądowe: Opisz ich charakterystykę (B, C, D), prąd znamionowy, znamionową zdolność wyłączania (Icn) oraz liczbę biegunów. One chronią przed przeciążeniem i zwarciem.
- Wyłączniki różnicowoprądowe (RCD): Podaj typ (AC, A, B), znamionowy prąd różnicowy i liczbę biegunów. To podstawowe elementy ochrony przeciwporażeniowej.
- Ograniczniki przepięć: Określ klasę (I, II, III) i parametry ochronne – to one zabezpieczają przed nagłymi skokami napięcia.
- Aparaty pomiarowe: Jeśli rozdzielnia ma licznik energii elektrycznej, opisz jego typ i parametry. Licznik energii mierzy przecież zużycie prądu.
- Aparaty sterownicze i sygnalizacyjne: Wymień styczniki, przekaźniki, zegary sterujące oraz lampki kontrolne, określając ich funkcję i parametry. Lampki kontrolne informują Cię o stanie obwodów.
- Listwy prądowe i szyny zbiorcze: Podaj ich typ i parametry, na przykład przekrój. Szyny łączą wyłączniki i ułatwiają dystrybucję energii.
- Przewody i zaciski: Opisz przekroje przewodów PE, N i fazowych oraz typ zastosowanych zacisków, na przykład dla szyn DIN TH 35 czy zacisków PE/N.
Wiesz, dokładne ujęcie tych wszystkich elementów jest po prostu niezbędne, żeby Twój opis rozdzielni elektrycznej był kompletny.
Jakie parametry techniczne musisz uwzględnić w opisie rozdzielni elektrycznej?
W opisie rozdzielni elektrycznej koniecznie musisz uwzględnić takie parametry techniczne jak napięcie znamionowe, prąd znamionowy obwodu głównego, znamionowa zdolność wyłączania zwarciowego, klasa ochrony przeciwporażeniowej, stopnie ochrony IP i IK, wytrzymałość izolacji oraz szczegółowe parametry zabezpieczeń i przekroje przewodów.
Odpowiednie określenie tych parametrów ma ogromny wpływ na bezpieczeństwo i funkcjonalność całej instalacji. Poniżej znajdziesz ich listę:
- Napięcie znamionowe (Un): To po prostu napięcie, dla którego rozdzielnia została zaprojektowana, na przykład 230/400 V. Ono określa bezpieczny zakres pracy.
- Prąd znamionowy obwodu głównego (In): Wskazuje maksymalny prąd, jaki może bezpiecznie przepływać przez obwód główny rozdzielni. Dla rozdzielnic tablicowych wynosi zazwyczaj do 150 A.
- Znamionowa zdolność wyłączania zwarciowego (Icn): To maksymalny prąd zwarciowy, który zabezpieczenia rozdzielni mogą bezpiecznie wyłączyć. Dla instalacji mieszkalnych powinien wynosić minimum 6 kA.
- Klasa ochrony przeciwporażeniowej: Określa, jakie środki zastosowano, by chronić Cię przed porażeniem elektrycznym, np. klasa II (podwójna izolacja). Klasa ochrony gwarantuje bezpieczeństwo użytkowników.
- Stopień ochrony IP (Ingress Protection): Pokazuje odporność obudowy na wnikanie ciał stałych i wody, np. IP40 (ochrona przed ciałami stałymi >1mm, brak ochrony przed wodą) czy IP30. Ten stopień ochrony jest bardzo ważny dla trwałości i bezpieczeństwa rozdzielni.
- Stopień ochrony IK (Impact Protection): Mierzy odporność obudowy na uderzenia mechaniczne.
- Wytrzymałość izolacji: Ten parametr określa zdolność izolacji do wytrzymania napięcia bez przebicia.
- Parametry zabezpieczeń: Dla każdego aparatu zabezpieczeniowego (wyłącznika nadprądowego, różnicowoprądowego, ogranicznika przepięć) musisz podać prąd znamionowy, charakterystykę zadziałania oraz prąd zadziałania RCD. Selektywność zabezpieczeń jest ważna dla prawidłowego działania instalacji.
- Przekroje przewodów: Musisz je dobrać zgodnie z obciążalnością prądową, dopuszczalnym spadkiem napięcia (poniżej 3% dla oświetlenia i 5% dla innych odbiorników) oraz normami. Obciążalność prądowa i spadek napięcia to bardzo istotne czynniki przy projektowaniu.
| Parametr techniczny | Opis | Przykład / Wartość minimalna |
|---|---|---|
| Napięcie znamionowe (Un) | Napięcie, dla którego rozdzielnia została zaprojektowana | 230/400 V |
| Prąd znamionowy obwodu gł. (In) | Maksymalny prąd bezpiecznie przepływający przez obwód główny | Do 150 A (tablicowe) |
| Zdolność wyłączania zwarc. (Icn) | Maksymalny prąd zwarciowy, który zabezpieczenia mogą wyłączyć | Minimum 6 kA (mieszkalne) |
| Klasa ochrony przeciwporażeniowej | Środki ochrony przed porażeniem elektrycznym | Klasa II (podwójna izolacja) |
| Stopień ochrony IP | Odporność obudowy na wnikanie ciał stałych i wody | IP40, IP30 |
| Stopień ochrony IK | Odpowiedź obudowy na uderzenia mechaniczne | |
| Wytrzymałość izolacji | Zdolność izolacji do wytrzymania napięcia bez przebicia | |
| Parametry zabezpieczeń | Prąd znamionowy, charakterystyka zadziałania, prąd zadziałania RCD | B16, typ A, 30mA |
| Przekroje przewodów | Dobrane zgodnie z obciążalnością prądową i dopuszczalnym spadkiem napięcia |
Wszystkie te parametry zapewniają długoterminową i bezpieczną pracę rozdzielni, oczywiście zgodnie z normami instalacji elektrycznych.
Jakie schematy i dokumentacja techniczna są ważne poza listą aparatów?
Oprócz szczegółowej listy aparatów, opis rozdzielni elektrycznej powinien zawierać schematy połączeń (jednokreskowy lub wieloliniowy), schemat mechaniczny rozmieszczenia aparatów, a także inne ważne dokumenty, takie jak deklaracja zgodności, protokoły weryfikacji oraz instrukcja eksploatacji i konserwacji.
Te wszystkie elementy tworzą kompleksową dokumentację techniczną rozdzielni, która jest niezwykle ważna dla jej prawidłowego działania i bezpieczeństwa. Brak takiej dokumentacji mocno utrudnia wszelkie prace serwisowe.
Zwróć uwagę na:
- Schemat jednokreskowy/wieloliniowy:
- Powinien przedstawiać układy bloków funkcjonalnych, połączenia elektryczne, dopływy i odpływy kabli oraz zaciski przyłączeniowe.
- Jego zadaniem jest umożliwienie szybkiej identyfikacji obwodów i diagnostyki usterek. Taki schemat ideowy to podstawa, by zrozumieć logikę działania całej instalacji.
- Schemat mechaniczny:
- Pokazuje, jak aparaty są rozmieszczone na tablicy rozdzielczej.
- Opisuje montaż poszczególnych elementów, co jest bardzo pomocne przy instalacji i serwisie. Schemat wykonawczy wyraźnie pokazuje fizyczne ułożenie komponentów.
- Inne dokumenty:
- Deklaracja zgodności: Potwierdza, że rozdzielnia spełnia odpowiednie normy i dyrektywy unijne.
- Protokoły weryfikacji: To wyniki badań, takie jak kompatybilność elektromagnetyczna (EMC) czy próby izolacji.
- Instrukcja eksploatacji i konserwacji: Znajdziesz w niej wskazówki dotyczące bezpiecznego użytkowania i harmonogram przeglądów.
- Protokół odbioru: Dokument potwierdzający zgodność wykonania rozdzielni z projektem i normami. Dokumentacja powykonawcza jest po prostu konieczna po zakończeniu prac.
Jak zauważa ekspert w dziedzinie elektryki, Anna Nowak:
„Kompleksowa dokumentacja techniczna, zawierająca schemat jednokreskowy i szczegółowy spis aparatów, jest absolutnie niezbędna dla efektywnej eksploatacji i szybkiej diagnostyki awarii. Bez niej, każda interwencja staje się znacznie trudniejsza i bardziej ryzykowna”.
Jak stworzyć opis rozdzielni elektrycznej w praktyce?
Żeby praktycznie stworzyć opis rozdzielni elektrycznej, potrzebujesz systematycznego podejścia. Musisz zidentyfikować rozdzielnię, spisać aparaty z ich parametrami, określić parametry techniczne, sporządzić schemat jednokreskowy, dodać informacje o obudowie i montażu, a na koniec podsumować najważniejsze zabezpieczenia.
Wyobraź sobie, że tworzysz opis rozdzielni głównej w typowym budynku mieszkalnym. Oto kroki, jak to zrobić krok po kroku:
- Identyfikacja rozdzielni: Zacznij od określenia lokalizacji rozdzielni (np. hol na parterze) i jej przeznaczenia (np. główna rozdzielnia mieszkaniowa).
- Spis aparatów: Dokładnie wymień wszystkie aparaty w rozdzielni, zgodnie z tym, co już omówiliśmy. Dla każdej pozycji podaj pełne parametry, na przykład wyłącznik nadprądowy B16, 1-biegunowy, 6kA. Jeśli chodzi o wyłącznik różnicowoprądowy, może to być typ A, 40A, 30mA, 4-biegunowy.
- Określenie parametrów technicznych: Uzupełnij opis o najważniejsze parametry całej rozdzielni, takie jak napięcie znamionowe (np. 230/400 V), prąd znamionowy obwodu głównego (np. 63 A) i znamionowa zdolność wyłączania zwarciowego (np. 6 kA).
- Sporządzenie schematu jednokreskowego: Narysuj uproszczony schemat jednokreskowy. Powinien przedstawiać główne doprowadzenie energii, rozłącznik główny, wyłączniki różnicowoprądowe, a potem poszczególne obwody zabezpieczone wyłącznikami nadprądowymi (np. obwody oświetleniowe, gniazdowe, kuchenne).
- Dodanie informacji o obudowie i montażu: Opisz typ obudowy (np. rozdzielnica tablicowa podtynkowa, 24-modułowa), jej wymiary i stopień ochrony IP (np. IP30). Wskaż także, jak rozdzielnia jest zamontowana.
- Podsumowanie zabezpieczeń i ich funkcji: Na koniec, podsumuj i wyjaśnij, jakie funkcje pełnią poszczególne zabezpieczenia. Przykładowo, możesz napisać, że wyłącznik główny 63A służy do awaryjnego odłączania całego obiektu, a RCD 30mA chronią przed porażeniem w obwodach gniazd.
Moja praktyczna rada: zawsze używaj jasnego i precyzyjnego języka. Nie zapominaj też o oznakowaniu każdego obwodu, żeby łatwo go zidentyfikować. W razie jakichkolwiek wątpliwości zawsze konsultuj się z wykwalifikowanym elektrykiem lub projektantem, aby mieć pewność, że wszystko jest zgodne z normami instalacji elektrycznych.
Jakie są najczęstsze błędy w opisie rozdzielni elektrycznej i jak ich unikać?
W opisie rozdzielni elektrycznej często pojawiają się błędy, takie jak brak zgodności z normami, niewłaściwy dobór aparatury, niejasne schematy, niekompletny opis obwodów, użycie nieodpowiednich materiałów, niewłaściwe oznakowanie czy brak ważnych parametrów technicznych.
Takie pomyłki mogą prowadzić do poważnych zagrożeń bezpieczeństwa i problemów prawnych. Żeby ich uniknąć, postępuj według tych wskazówek:
- Zawsze weryfikuj zgodność z normami: Upewnij się, że zarówno Twój opis, jak i sama rozdzielnia są zgodne z aktualnymi normami, takimi jak PN-EN 61439 oraz PN-EN 60364.
- Precyzyjnie dobieraj aparaturę zabezpieczeniową: Niewłaściwy dobór wyłączników nadprądowych czy różnicowoprądowych może skutkować niewystarczającą ochroną lub częstymi, nieuzasadnionymi wyłączeniami. Zawsze analizuj rzeczywiste obciążenie obwodów!
- Twórz jasne i kompletne schematy: Niejasny schemat jednokreskowy albo brak schematu mechanicznego znacznie utrudnia diagnostykę i serwis. Twoje schematy muszą być czytelne i zawierać wszystkie potrzebne informacje.
- Opisuj wszystkie obwody: Pominięcie opisu choćby jednego obwodu może dezorientować podczas eksploatacji i serwisowania. Każdy obwód musi mieć jednoznaczne oznakowanie.
- Używaj odpowiednich materiałów: Zastosowanie materiałów nieodpowiednich do warunków środowiskowych lub niewystarczająco wytrzymałych zwiększa ryzyko awarii.
- Właściwie oznakuj elementy: Brak tabliczek znamionowych, nieczytelne etykiety czy ich brak uniemożliwiają szybką identyfikację aparatów i obwodów.
- Dostarczaj pełne informacje o parametrach technicznych: Brak danych takich jak prąd znamionowy, napięcie czy zdolność wyłączania zwarciowego sprawia, że Twój opis rozdzielni elektrycznej będzie niekompletny i zwyczajnie nieużyteczny.
Zawsze zlecaj prace projektowe i wykonawcze wykwalifikowanym elektrykom, którzy mają aktualną wiedzę o normach i przepisach. Regularne weryfikacje i korzystanie z profesjonalnej dokumentacji technicznej rozdzielni to najlepszy sposób, by uniknąć kosztownych błędów.
Dlaczego warto zadbać o prawidłowy opis rozdzielni elektrycznej?
Wiesz, prawidłowe opisanie rozdzielni elektrycznej jest po prostu fundamentalne – to ono zapewnia bezpieczeństwo, zgodność z normami oraz efektywną i bezproblemową eksploatację całej instalacji elektrycznej. Dokładna dokumentacja techniczna rozdzielni chroni Ciebie i Twoją instalację przed nieprzewidzianymi awariami.
Pokazałem Ci, jak ważny jest szczegółowy i zgodny z normami opis, wskazując na takie normy jak PN-EN 61439 i PN-EN 60364. Omówiliśmy też wszystkie niezbędne elementy opisu, takie jak lista aparatów, istotne parametry oraz schematy. Pamiętaj, że bezpieczeństwo zawsze musi być priorytetem w każdej instalacji elektrycznej.
Gorąco zachęcam Cię do stosowania tych wskazówek w praktyce. Profesjonalny opis rozdzielni to Twoja inwestycja w spokój i bezpieczeństwo. Potrzebujesz pomocy w stworzeniu profesjonalnego opisu rozdzielni elektrycznej? Skontaktuj się z naszymi specjalistami! Pobierz naszą checklistę do tworzenia opisów rozdzielni, aby niczego nie przeoczyć! Zapisz się do naszego newslettera, aby otrzymywać więcej porad z zakresu elektryki i bezpieczeństwa!
